01 十字路口的交通指挥信号灯布置

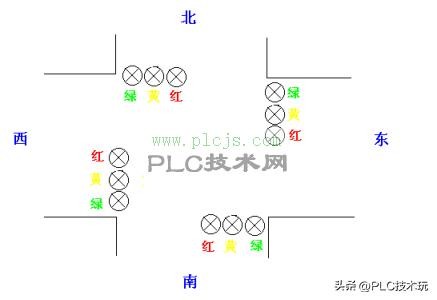

十字路口的交通指挥信号灯布置如下图：

1、控制要求
（1）信号灯系统是由一个启动开关来控制的。要是启动开关接通了，这信号灯系统就开始干活儿啦；要是启动开关关断了，所有的信号灯就都灭啦。
（2）南北绿灯和东西绿灯不能一块儿亮。要是一块儿亮了，就得把信号灯系统关掉，而且得马上报警。
（3）南北红灯亮能持续 25 秒。在南北红灯亮的时候，东西绿灯也亮着，能持续 20 秒。到 20 秒的时候，东西绿灯就一闪一闪的，闪 3 秒就灭了，这时候，东西黄灯亮了，能持续 2 秒。到 2 秒的时候，东西黄灯灭了，东西红灯亮了。同时呢，南北红灯灭了，南北绿灯亮了。
（4）东西红灯亮能持续 30 秒。南北绿灯亮能持续 25 秒，然后一闪一闪 3 秒就灭了。同时南北黄灯亮，持续 2 秒灭了，这时候南北红灯亮，东西绿灯亮。

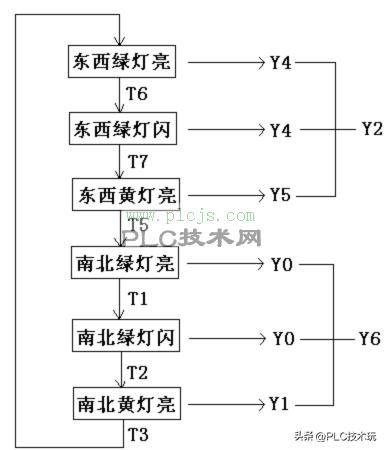

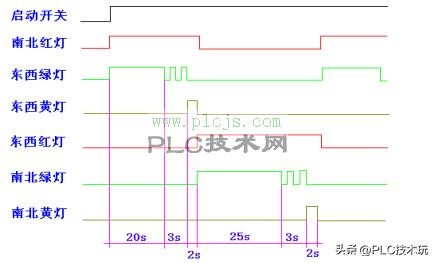

（5）上面说的南北、东西信号灯这样反反复复交替工作的情况，指挥着十字路口的交通，它的先后顺序像下面这样。

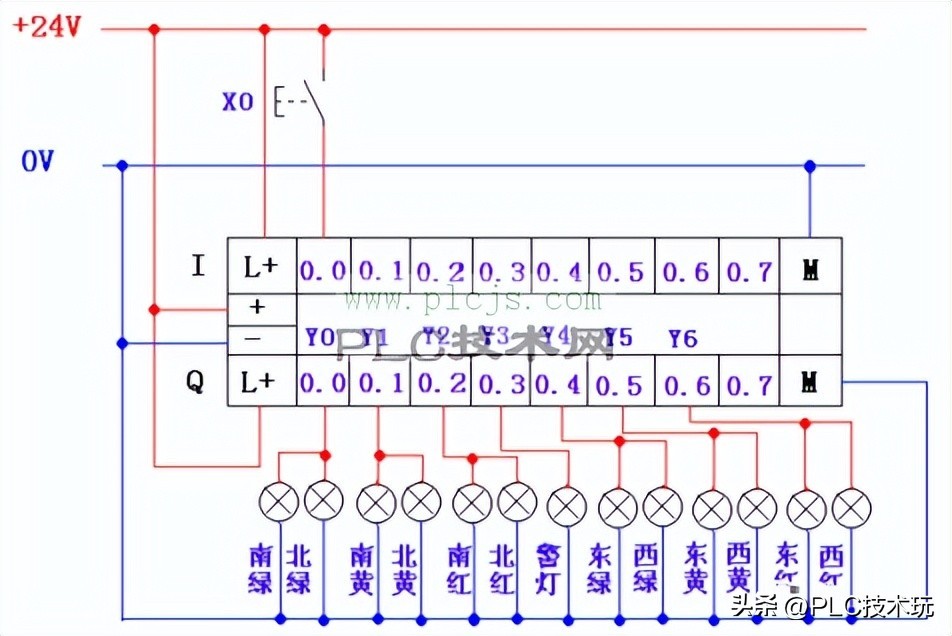

2、PLC 接线

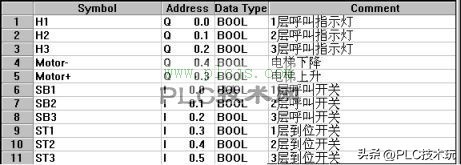

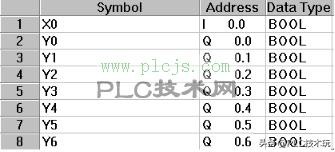

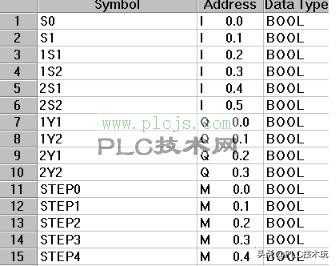

3、定义符号地址

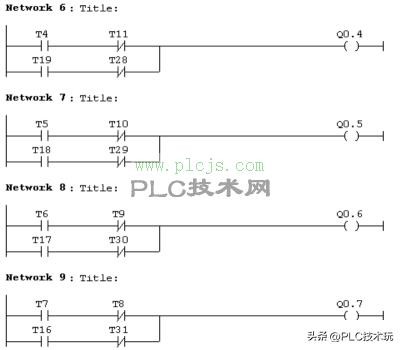

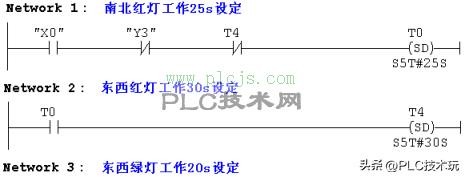

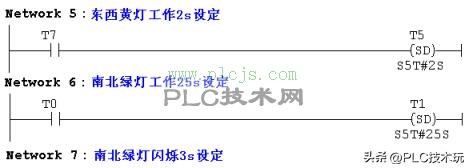

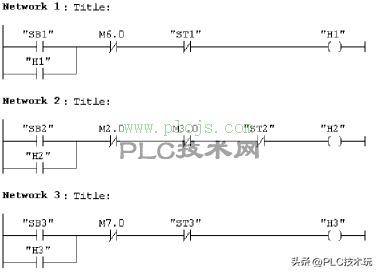

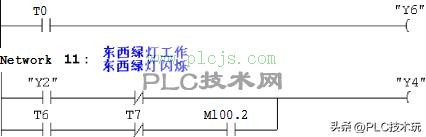

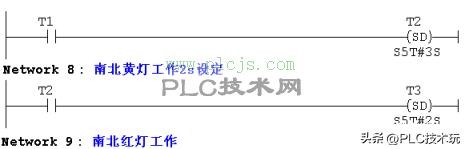

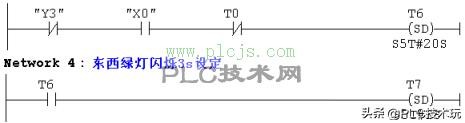

4、梯形图程序

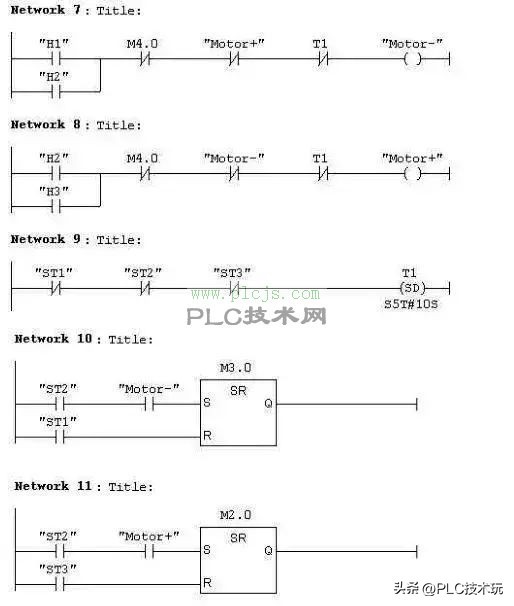

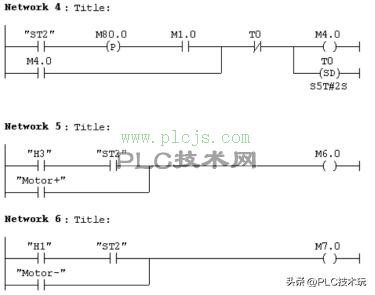

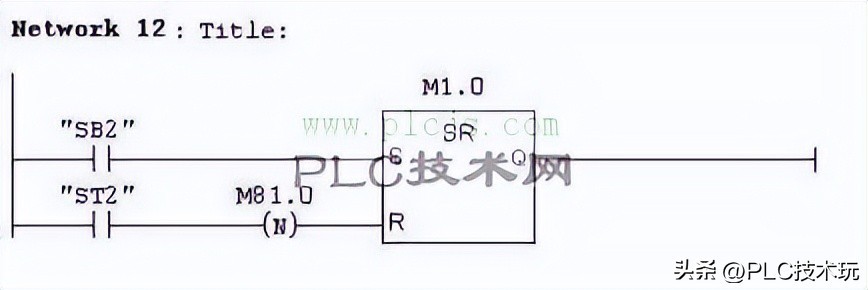

02 三层楼电梯控制

下面展示的就是三层楼电梯的示意图。电梯上升和下降是靠一台电动机控制的，电动机正转电梯就上升，反转电梯就下降。每层都设置了一个呼叫开关（SB1、SB2、SB3），还有一个呼叫指示灯（H1、H2、H3），再有一个到位行程开关（ST1、ST2、ST3）。

1、控制要求：
（1）每层的呼叫开关都是按钮式的，像 SB1、SB2 还有 SB3 这种，只要瞬间接通就有效（就是瞬间接通后马上放开也管用）。
（2）电梯箱体在上升的过程中只对上升的呼叫有反应，下降的时候只对下降的呼叫有反应，任何反方向的呼叫都没用，简单来说就是不可逆响应。具体的动作要求，看下面的表。
（3）各个楼层之间有效的运行时间应该在 10 秒以内，要是超过 10 秒，就认为出故障了，会自动让电动机停止转动。

序号

输入

输出

原停
层

呼叫层

运行方
向

运行结果

1

1

3

升

上升到 3 层停，这期间经过 2 层时
不停

2

2

3

升

上升到 3 层停

3

3

3

停

呼叫无效

4

1

2

升

上升到 2 层停

5

2

2

停

呼叫无效

6

3

2

降

下降到 2 层停

7

1

1

停

呼叫无效

8

2

1

降

下降到 1 层停

9

3

1

降

下降到 1 层停，这期间经过 2 层时
不停

10

1

2、3

升

先升到 2 层暂停 2S 后，再升到 3
层停

11

2

1、3

降

下降到 1 层停

12

2

3、1

升

上升到 3 层停

13

3

2、1

降

先降到 2 层暂停 2S 后，再降到 1
层停

14

任意

任意

任意

楼层间运行时间必须小于 10S，否
则停

03 多种液体自动混合装置

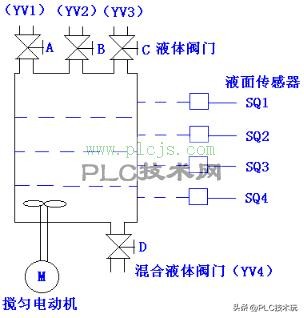

多种液体自动混合装置的 PLC 控制 就像图里展示的这样，这是个三种液体混合的装置，SQ1、SQ2、SQ3 和 SQ4 是液面传感器，液面把它们淹没的时候就接通了。液体 A、B、C 还有混合液的阀门是由电磁阀 YV1、YV2、YV3、YV4 来控制的，M 是用来搅匀的电动机，它的控制要求是这样的：

1、一开始的时候，装置开始运行，液体 A、B、C 的阀门都是关着的，混合液的阀门打开 20 秒把容器放空，然后关闭。
2、启动操作要是按下启动按钮 SB1，装置就开始按照下面给定的规律运行：

①液体 A 的阀门打开，液体 A 流进容器。等液面到了 SQ3 那里，SQ3 接通，就把液体 A 的阀门关上，打开液体 B 的阀门。

②等液面到了 SQ2 那里，把液体 B 的阀门关上，打开液体 C 的阀门。

③等液面到了 SQ1 那里，把液体 C 的阀门关上，搅匀电动机开始搅拌。

④搅匀电动机工作 1 分钟后就不搅动了，混合液体的阀门打开，开始放出混合液体。

⑤等液面降到 SQ4 那里，SQ4 从接通变成断开，再过 20 秒，容器就放空了，混合液的阀门关闭，开始下一个周期。
3、停止操作要是按下停止按钮 SB2，得把当前的混合操作弄完，才能停止操作（停在一开始的状态）参考程序：

04 霓虹灯广告屏控制器

霓虹灯广告屏控制器的设计用 PLC，对霓虹灯广告屏实现控制，其具体要求如下：

这个广告屏中间 8 个灯管亮灭的顺序是这样的：第 1 根灯管亮起来→第 2 根灯管亮起来→第 3 根灯管亮起来→……→第 8 根灯管亮起来，每根灯管亮起来的时间间隔是 1 秒。全亮之后，保持 10 秒，然后反过来从第 8 根→第 7 根→……→第 1 根的顺序熄灭。全灭之后，停亮 2 秒，接着再从第 8 根灯管开始亮起来，按顺序点亮第 7 根→第 6 根→……→第 1 根，时间间隔还是 1 秒，显示 20 秒，再从第 1 根→第 2 根→……→第 8 根的顺序熄灭。全熄灭之后，停亮 2 秒，然后又从头开始运行，就这样一直循环下去。

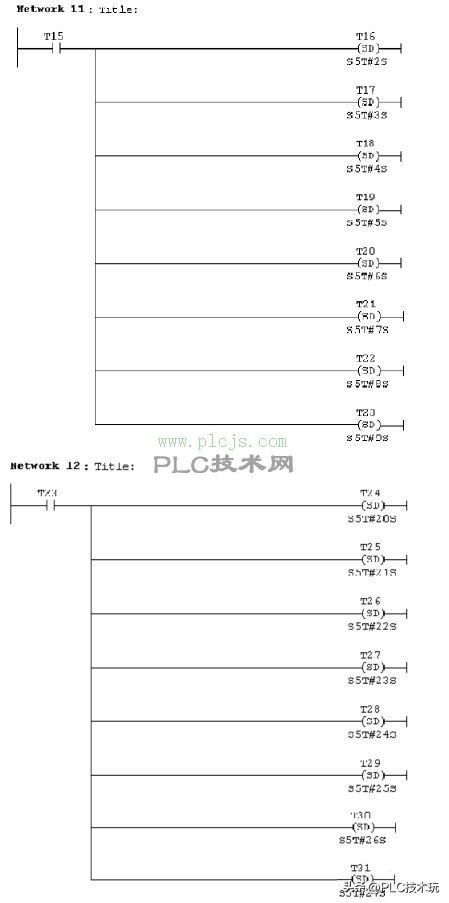

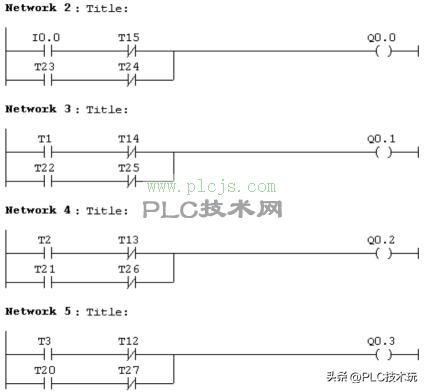

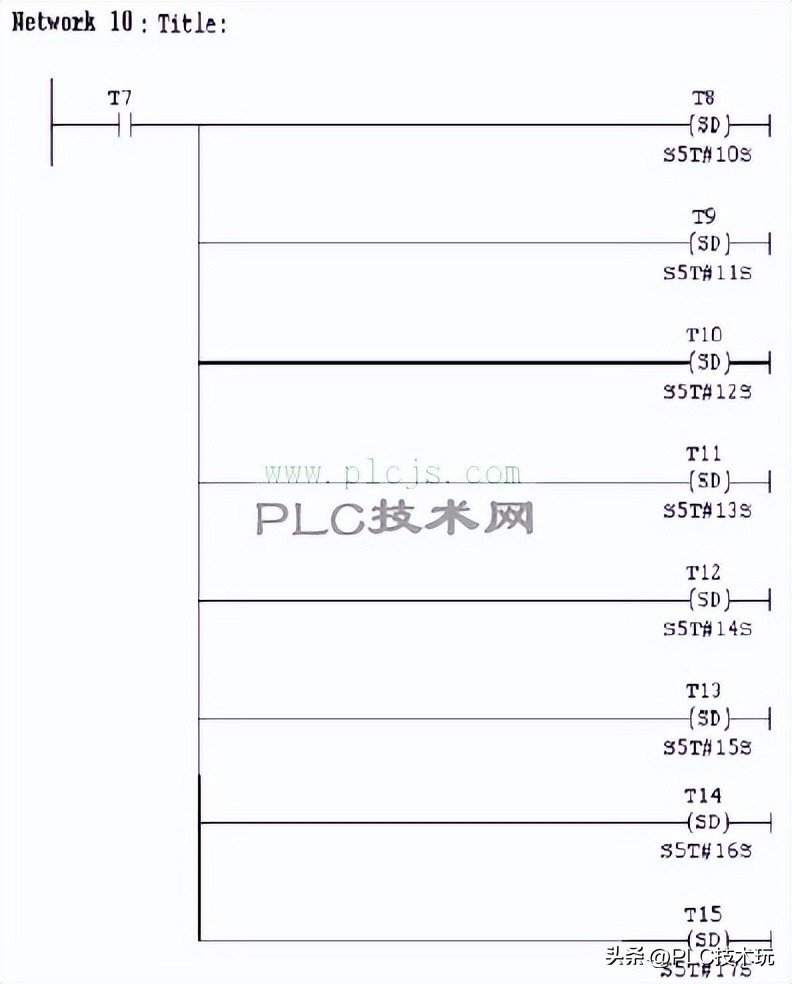

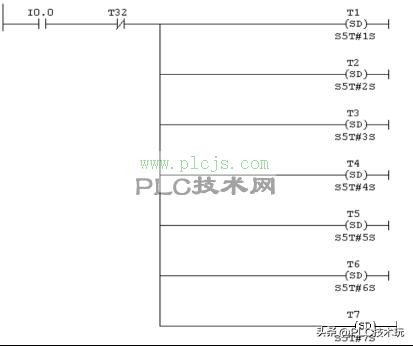

参巧梯形图程序：

05 两个气缸程序控制器

设计程序,使两个气缸顺序动作,其顺序为:A1B1B0A0。

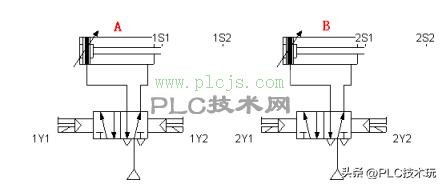

1、气控回路

2、位移-步骤图

3、I 型障碍信号分析

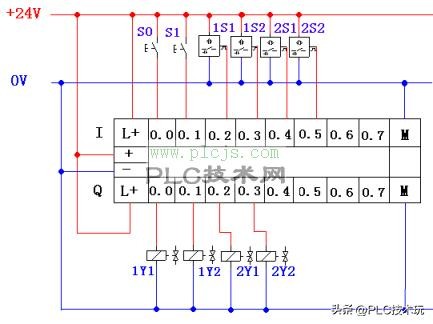

4、PLC 接线

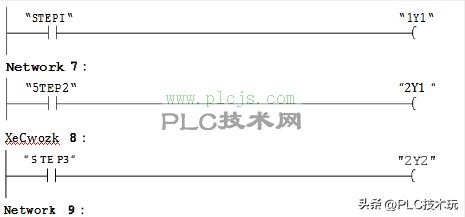

5、定义符号地址

6、梯形图程序

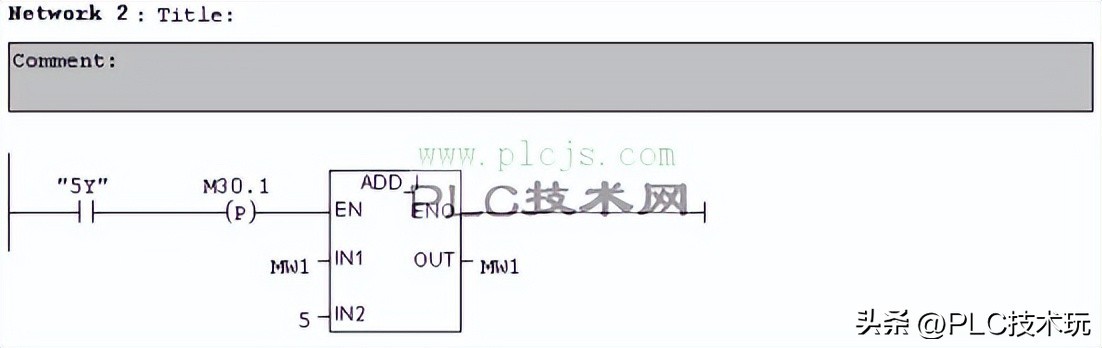

06 自动售货机PLC控制

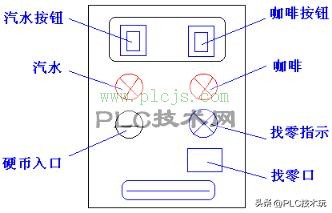

自动售货机的 PLC 控制，下面这个图就是自动售货机的示意图，它的工作要求是这样的：

这个售货机能投 1 元、5 元或者 10 元的硬币。要是投进去的硬币总价值超过 12 元，汽水按钮的指示灯就会亮；要是投进去的硬币总价值超过 15 元，汽水和咖啡按钮的指示灯都会亮。当汽水按钮的灯亮了，按一下汽水按钮，汽水就会排出来 7 秒然后自动停下，在这 7 秒里，汽水指示灯会一闪一闪的。当咖啡按钮的灯亮了，按一下咖啡按钮，咖啡就会排出来 7 秒然后自动停下，在这 7 秒里，咖啡指示灯也会一闪一闪的。要是投进去的硬币总价值超过了按钮所需要的钱数（汽水 12 元，咖啡 15 元），找钱指示灯就会亮，表示要找钱了，还会把多余的钱退出来。

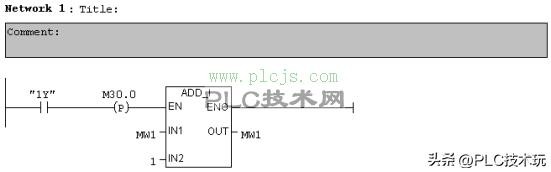

1、参考答案:
